當你開啟一臺電風扇，感受著徐徐涼風；或是騎著自行車，在街道上暢快前行；又或者看到工廠里大型機器的飛速運轉，你是否注意到，在這些機械轉動的背后，有一個默默發揮關鍵作用的小部件 —— 軸承。它就像是機械世界里的 “幕后英雄”，雖然個頭不大，卻掌控著機械運轉的順暢與穩定。
在機械領域，軸承堪稱是不可或缺的基礎零部件，被譽為 “機械的關節”。毫不夸張地說，但凡涉及機械轉動的設備，大到飛機、輪船、高鐵，小到電機、手表、自行車，軸承都在其中扮演著至關重要的角色 。它支撐著旋轉軸，減少摩擦，確保設備能夠高效、穩定地運行。毫不夸張地說，沒有軸承，現代工業的運轉將會陷入停滯，我們的日常生活也會受到極大的影響。
小小軸承，結構暗藏玄機
別看軸承個頭不大，但其內部結構卻十分精巧，猶如一個微型的機械宇宙，每個部件都有著不可替代的作用 。軸承的基本組成部分包括內圈、外圈、滾動體和保持架。
內圈通常與軸緊密配合，就像軸的貼身 “護衛”，跟隨軸一起旋轉。它的材質一般選用高碳鉻軸承鋼，如 GCr15，這種材料經過熱處理后，硬度高達 HRC60 - 64，具有出色的耐磨性和疲勞強度，能夠承受軸傳遞過來的各種力，確保軸在旋轉過程中的穩定性 。
外圈則與軸承座或機械殼體孔成過渡配合，擔當著支撐整個軸承系統的重任。它同樣采用高碳鉻軸承鋼制造，與內圈一起為滾動體提供了穩定的滾道。
滾動體是軸承的核心部件之一，它介于內圈和外圈之間，通過滾動來實現軸的順暢轉動，將滑動摩擦轉化為滾動摩擦，大大降低了摩擦力和能量損耗 。滾動體的形狀多樣，常見的有鋼球和滾子（如圓柱滾子、圓錐滾子等） 。鋼球通常用于深溝球軸承等，其制造精度極高，表面光滑如鏡，能在高速旋轉時保持良好的運轉性能；滾子則適用于承受較大載荷的場合，如圓柱滾子常用于圓柱滾子軸承，它與滾道為線接觸，徑向承載能力大，適用于承受重負荷與沖擊負荷 。滾動體的材料也多為高碳鉻軸承鋼，與內、外圈相匹配，以保證整個軸承的性能。
保持架的作用是將滾動體均勻地分隔開，防止它們相互碰撞和摩擦，同時引導滾動體旋轉，改善軸承內部的潤滑性能。保持架的設計有很多種類，常見的有金屬片、塑料或者纖維材料制成。金屬保持架強度高，適用于高速、重載的工況；塑料保持架則具有重量輕、噪音低、自潤滑性好等優點，常用于一些對噪音和重量有要求的設備中，如家用電器、辦公設備等 。
不同類型的軸承，其結構特點也各有不同，以適應各種復雜的工作條件。深溝球軸承是最常見的一種軸承，基本型由一個外圈、一個內圈、一組鋼球和一組保持架構成。它的結構簡單，使用方便，摩擦系數小，極限轉速高，能夠承受徑向負荷或徑向和軸向同時作用的聯合負荷 ，廣泛應用于家用電器、辦公設備、交通運輸等領域，比如洗衣機、打印機、汽車發動機等設備中都能看到它的身影 。

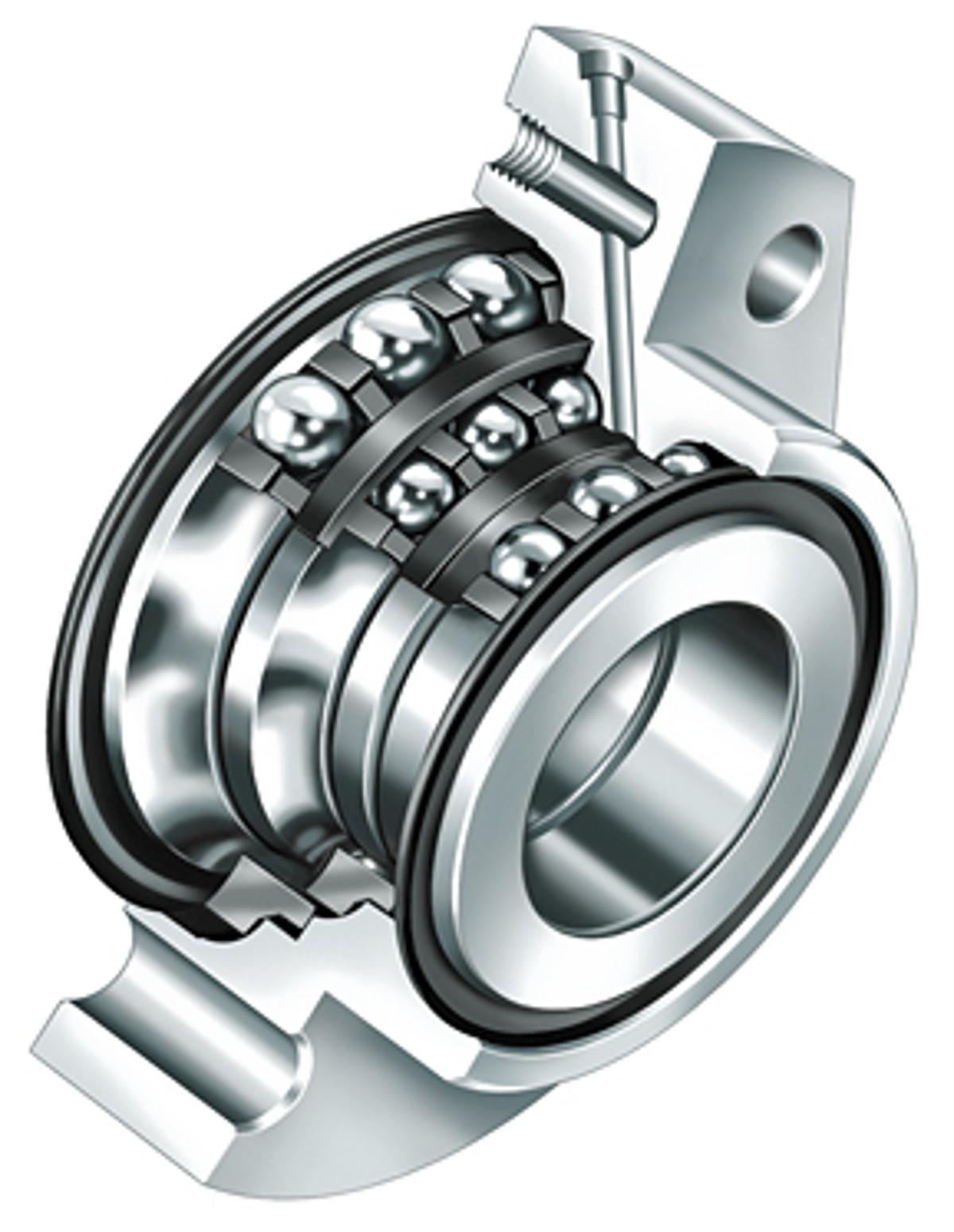

角接觸球軸承可以同時承受徑向載荷和軸向載荷，其滾動體受力點上下兩點的連線與徑向方向有一定夾角，這使得它在承受軸向力方面具有獨特的優勢 。接觸角越大，軸向承載能力越高。單列角接觸球軸承只能承受一個方向的軸向載荷，通常成對使用；雙列角接觸球軸承能承受較大的以徑向載荷為主的徑向、軸向雙向聯合載荷和力矩載荷 。角接觸球軸承常用于機床主軸、航空發動機等對精度和承載能力要求較高的場合。
圓柱滾子軸承的滾動體是圓柱滾子，與滾道為線接觸，徑向承載能力大，主要承受徑向負荷，適合高速旋轉 。根據套圈有無擋邊，可分為 NU、NJ、NUP、N、NF 等單列圓柱滾子軸承，及 NNU、NN 等雙列圓柱滾子軸承 。內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，可作為自由端軸承使用；在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷 。圓柱滾子軸承常用于機床、鐵路車輛、電機等設備中。
空間有限，如何精準匹配？
在機械設計的世界里，空間就像是一場 “螺螄殼里做道場” 的挑戰，而軸承的選擇則是這場挑戰中的關鍵一環。不同的機械設計猶如風格各異的舞臺，為軸承的選擇設定了截然不同的空間限制條件 。
以小型電機為例，它就像是一個緊湊的 “小盒子”，內部空間十分有限，這對軸承的尺寸和結構提出了嚴苛的要求 。在這種情況下，深溝球軸承常常成為首選。它結構簡單、體積小巧，能夠在有限的空間內高效地工作 。比如常見的微型風扇電機，其內部空間狹小，深溝球軸承憑借著自身緊湊的結構，不僅成功 “入駐”，還能在電機高速運轉時，穩定地支撐轉軸，確保風扇葉片平穩轉動，為我們送來清涼的微風 。
而大型工業設備則像是一個龐大的 “巨人”，雖然看似空間充裕，但實際上也有其獨特的考量因素 。像大型礦山機械的傳動軸，需要承受巨大的載荷，此時圓柱滾子軸承就派上了用場 。這類軸承的滾子與滾道為線接觸，徑向承載能力強，盡管尺寸相對較大，但在大型設備寬敞的空間里，能夠充分發揮其承載優勢，保障設備在重載工況下穩定運行 。
那么，如何才能根據空間大小、形狀以及軸的尺寸等因素，精準地選擇合適結構和尺寸的軸承呢？這就需要我們像精明的 “空間規劃師” 一樣，仔細考量每一個細節 。
首先，要關注軸承安裝部位的徑向空間 。如果徑向空間有限，就應優先選擇徑向截面高度較小的軸承 。比如滾針軸承，它的滾子細長，徑向尺寸小，適用于徑向安裝尺寸受限制的支承結構 。在汽車發動機的某些零部件中，由于空間緊湊，滾針軸承能夠巧妙地嵌入其中，實現高效的轉動支撐 。又如薄壁軸承，它通過優化設計，在保證一定承載能力的前提下，減小了徑向尺寸，也常用于對空間要求苛刻的場合 。
其次，軸向空間也是不容忽視的因素 。當軸向空間受到限制時，可采用寬度尺寸較小的軸承 。一些特殊設計的角接觸球軸承，通過優化內部結構，在保證良好承載性能的同時，減小了軸向寬度，滿足了特定設備對軸向空間的嚴格要求 。
軸的尺寸更是與軸承的選擇緊密相關 。通常情況下，小軸選用球軸承，因為球軸承的結構相對緊湊，能夠適配小尺寸的軸 ；大軸則選用滾子軸承，滾子軸承的承載能力強，能夠更好地支撐大軸在工作時承受的各種載荷 。例如，在小型電動工具的電機軸上，由于軸徑較小，深溝球軸承能夠輕松與之配合，實現電機的高效運轉 ；而在大型起重機的傳動軸上，軸徑較大且承受巨大的扭矩和徑向力，圓柱滾子軸承則憑借其強大的承載能力，成為保障起重機穩定運行的關鍵 。
